手動臥式拉力測試臺的安裝方法

文章出處：上海實干實業有限公司人氣：發表時間：2013-12-06 16:31

手動臥式拉力測試臺的安裝方法：
1、機座的安裝方法：本儀器可安裝在桌子上，使儀器*穩固。安裝時請*工作臺面水平，使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm，4個M4的螺紋孔)安裝。
2、推拉力計的安裝方法：
A、用M4扳手將測力計安裝板上4個M 4×16的內六角圓柱頭螺釘松開，卸下測力計安裝板；
B、安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40 的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上；或用十字螺絲刀將附件袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個M3的螺紋孔；
1)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下，將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計后蓋上的4個M3螺紋孔（卸下M3×10的螺釘的螺紋孔）；
2)安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。
手動臥式拉力測試臺左夾具的安裝方法：用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內，將左夾具安裝到機臺底座板上。
手動臥式拉力測試臺右夾具的安裝方法：先用附件中的M6螺母旋到測力計的測力桿上，再將右夾具旋到測力計的測力桿上，調節M6螺母使其右夾具接連*即可

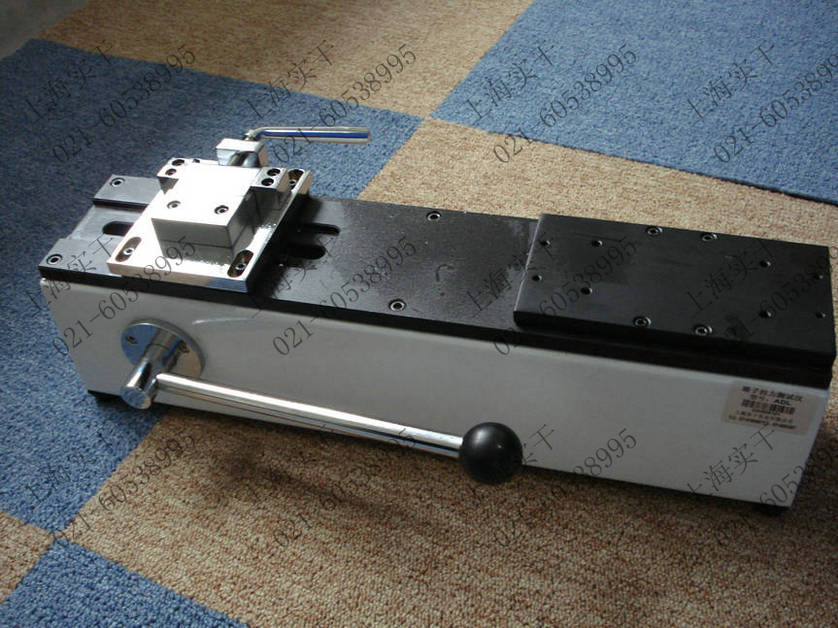

手動臥式拉力測試臺圖片

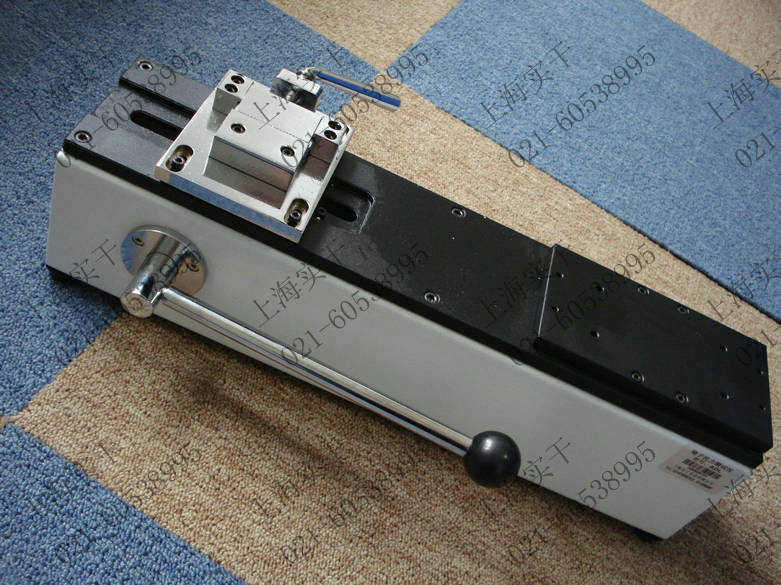

手動臥式測試臺圖片
